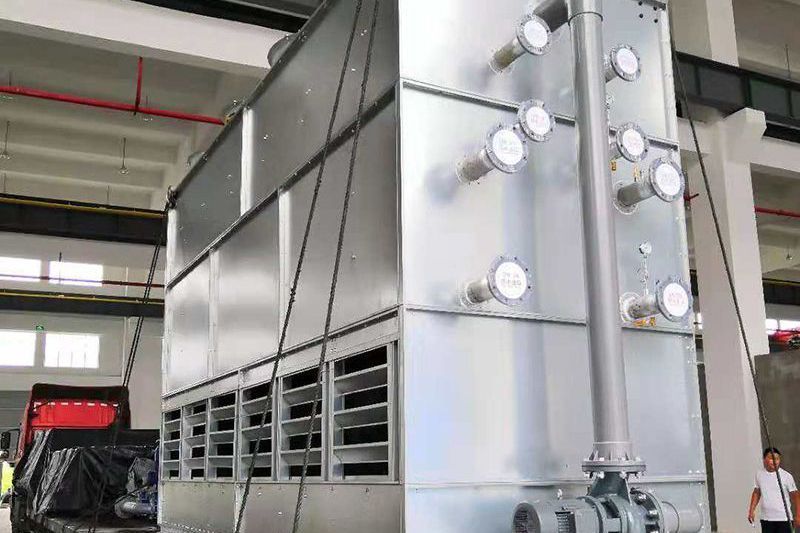

橫流閉式冷卻塔的結構部件組成

橫流閉式冷卻塔是指工作流體（水、油或其他液體）在線圈內流動，線圈外必須用噴水包裹。流體的熱量通過管壁傳遞，與水和空氣形成飽和的濕熱競爭。熱量從風扇排入大氣，水被阻擋回收水箱循環噴灑。在循環過程中，噴淋水通過pvc散熱器降低溫度，在新鮮空氣中形成風水通向流動。盤管主要依靠顯熱傳導。這種運行方式可以在很大程度上抑制盤管外壁水垢的形成，特別適用于冷卻溫差大的高溫流體或流體冷卻。下面具體了解一下橫流閉式冷卻塔的結構組成。

結構部件：

a、風機：采用室內外環境使用的三防風機，防腐等級達IP55，絕緣等級達F，保證使用壽命。噪音低，傳動效率高，遇水不打滑。根據空氣動力學的基本原理，充分利用氣流場均化理論，縮小渦流區域，有效降低風阻，減少空氣出口動能損失34%，大大提高了風機的風量和工作效率，降低了空氣回流和工作噪聲。

b、散熱層：采用pvc材料，降低噴淋水溫，防止盤管解構。低噴水循環，更好的換熱效率，有利于節能。

c、集水槽：傾斜設計，不銹鋼濾網，手動或電子水位器，設有專用溢流口和排污口。

d、噴淋跳、循環泵：采用機械密封整體離心泵，均采用防水電機、進口軸承、低揚程、大流量、低功耗。

e、噴淋水分配系統:采用abs和pp材料一次注塑的新型花蘭噴嘴，強度高，使用壽命長，水滴細，噴水均勻，布水面積大，冷卻效果好，有效降低了噴淋泵的損耗。

f、風水流向：由于噴淋水和空氣流經盤管，噴淋水可以很大程度上覆蓋盤管表面，保證盤管表面完全濕潤。與風水反向機構相比，減少了盤管壁干點和結垢的形成。

g、維修人員和塔內空間：通過維修人員進入塔內，足夠的空間為維修提供便利。由于設備結構合理，關鍵部件盤管的維護要容易得多。

水平閉式冷卻塔的進入，排氣和噴淋水的流向形式相同，使噴淋水完全包裹并濕潤管道外壁。
